Термореле ТРЭ-2М, ТРЭ-2, ТРЭ-201 с терморезисторами СТ 14

Термореле ТРЭ-2М, ТРЭ-2, ТРЭ-201 с терморезисторами СТ 14 предназначено для защиты встраиваемых фреономаслостойких электродвигателей компрессоров холодильных машин, систем кондиционирования и вентиляции воздуха от перегрева.

Устройство и принцип действия

Принцип действия прибора основан на преобразовании сопротивления датчика температуры в напряжение. Прибор отключает электрическую нагрузку при нагревании датчиков (используются терморезисторы СТ14-1А) до температуры +130 С.

Приборы устанавливаются на бессальниковые компрессоры типа ФВБС, ФУБС, ФУУБС, ПБ в холодильных машинах МКТ, МВТ, МВВ, МКВ.

Модификации

• Реле температуры ТРЭ-2.
• Реле температуры ТРЭ-2М.
• Реле температуры ТРЭ-201.

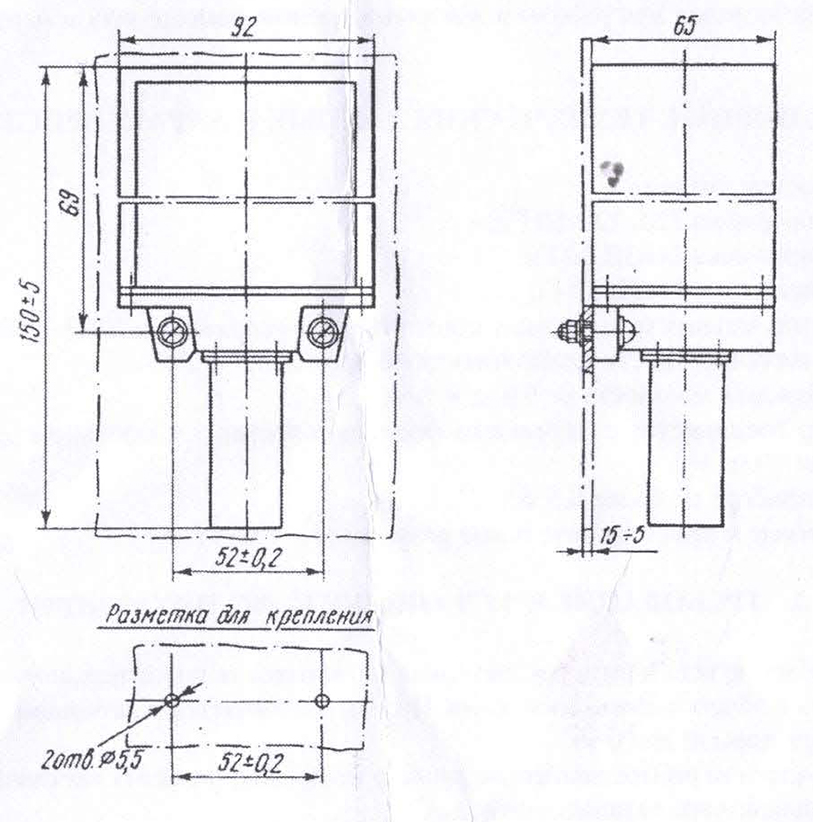

Рис.1 Габаритные размеры термореле

Параметры:

Значения

Напряжение питания:

а) переменного тока 220±22В 50 Гц;

.:	б) переменного тока 24±3В 50 Гц;

.:	в) постоянного тока 24 ±3В 50 Гц.

Разрывная мощность выходных контактов при напряжении:

220В- 500 В·А

Основная погрешность срабатывания не превышает:

± 2°С

Потребляемая мощность не более:

4 В·А

Прибор соединяется с датчиками фреономаслостойким проводом. Длина соедини­тельной линии до:

10 м.

Масса прибора не более:

0,5 кг
