ПИД-регулятор МикРА 604 предназначен для применения в системах автоматического регулирования температуры по пропорционально - интегрально - дифференциальному закону регулирования.
Работа устройства
В качестве датчиков температуры рекомендованы для использования термоэлектрические преобразователи (ТП) типа:
- ПП (S);
- ЖК (J);
- ХА (K);
- ХК (L).
Настройка параметров регулирования может производиться как вручную, так и автоматически независимо в каждом канале. При включенном режиме прогрева до его окончания процесс самонастройки не производится.
Процесс самонастройки включается, если реальная температура ниже заданной на некоторую величину, определяемую из текущих параметров настройки в следующих случаях:
- после завершения прогрева;
- в момент включения питания;
- при изменении заданной температуры.
Процесс настройки происходит по кривой разгона до момента выхода на заданную температуру. Благодаря применению принципов нечеткой логики (fuzzy logic) качество настройки будет улучшаться с каждым циклом самонастройки.
До завершения самонастройки в режимах индикации времени квантования, коэффициента пропорциональности и времени дифференцирования соответствующего канала горит точка во втором разряде индикатора (после символа параметра). Для прерывания самонастройки данного канала нужно при отображении одного из этих параметров нажать одновременно кнопки ” ▼ ” и “ ▲ ”.
Для корректного завершения самонастройки и сохранения параметров в энергонезависимой памяти не следует выключать питание регулятора до окончания выхода на заданную температуру и в течение 2 – 3 секунд после изменения любого параметра
Диапазоны измерения температуры
| Термопары по ГОСТ 3044-94 |
Диапазон температур |
Тип входного датчика |
| ТХК (L) |
-50 … +550 °С |
in 0 |
| ТХА (K) |
-50 … +1300 °С |
in 1 |
| ТЖК (J) |
-50 … +800 °С |
in 2 |
| ТПП 10 (S) |
-50 … +1700 °С |
in 3 |
Комплектация
- Регулятор температуры МикРА 604 - 1 шт,
- Руководство по эксплуатации - 1 экз,
- Упаковка - 1 шт.

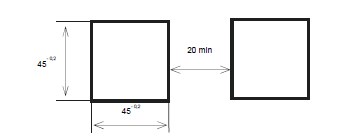

Рис.1. Схема габаритных размеров выреза в щите для ПИД-регулятора МикРА 604
